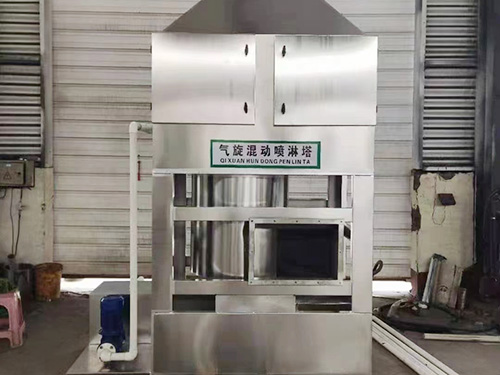

氣旋混動噴淋塔的結構
氣旋混動噴淋塔裝置主要由主旋流部分、填料除霧部分、噴淋部分、水循環部分等組成。根據廢氣種類氣旋塔設備主體材質可選用:不銹鋼,碳鋼等。
氣旋混動噴淋塔設備運行時,漆霧在負壓風機的牽引下進入高速旋風導軌裝置,漆霧、旋風、水高速旋轉,進具體以實際為主液乳液反應。氣動攪拌裝置的高速運轉使漆霧與旋轉液體充分混合,氣旋混動噴淋塔在離心力的作用下實現漆液分離。旋風筒采用水泵循環供水,由安裝在隔水層底部的螺旋噴嘴噴出。從漆霧中分離出來的灰塵顆粒沉入水箱底部。分離出的氣體進入環保填料的隔水層,再進入后段廢氣處理設備。
氣旋混動噴淋塔源自流體力學技術原理設計而成,通過物理技術計算,設計旋流裝置的切角獲得能量的離心力,在風機牽引力作用下,含塵氣體切向進入高壓離心旋流裝置,含塵氣體在高速動態運行中,通過旋流裝置的離心力作用導致液體與含塵氣體充分溶合并相互吸附,通過圓周運動衰減旋流能量從而達到除塵目的。
氣旋混動噴淋塔的特點是處理風量大,易燃易爆隱患,適應粉塵變化,由于含塵氣流呈向心圓周做高速旋轉運動,旋流速度隨風量大小變化而變化,限度增加液氣接觸面積和接觸混合時間,使風速阻力相應降低前提下達到理想的粉塵凈化效果,而且含塵氣體全動態運行,所以不存在設備結垢或堵塞等常見問題,“氣旋混動濕式除塵設備”經過我司十實踐驗證,是目前針對易燃易爆類打磨拋光除塵、噴漆廢氣凈化前處理、工業油煙凈化前處理、廚房油煙凈化前處理、鍋爐脫硫除塵、冶煉熔爐黑煙凈化等工況實用的環保凈化設備,只要產品選型及方案按需定制,可以達標排放。
氣旋混動噴淋塔設備的工作原理:當生產作業時,煙塵廢氣在風機牽引力的作用下進入高速混流導軌裝置,煙塵廢氣在離心力的作用下進液乳化反應,在混流液的高速旋轉狀態下,煙塵廢氣與旋轉液體充分混合吸收相溶增加煙塵比重,利用旋流裝置設計好的離心力達到氣液分離,分離后的氣體進入環保填料吸附層,螺旋噴頭噴出的對應溶劑均勻分布在填料上,由于填料的合理設計,煙塵廢氣浸透在填料的時間較長,廢氣與反應液在環保填料表面有充分的氣液相溶反應時間,從而達到達標排放的目的。
